Pomiary elektryczne · Termowizja · Fotowoltaika

Pomiary instalacji elektrycznych i fotowoltaicznych na Śląsku

Wykonujemy odbiory i przeglądy okresowe instalacji w budynkach oraz badania instalacji fotowoltaicznych, w tym termowizję z drona. Po badaniu przekazujemy protokół z wynikami, oceną zgodności z normą i zaleceniami, co naprawić i w jakiej kolejności.

Bezpłatna wycena Cennik badań PV
  • SEP E i Dgrupy 1 i 3
  • UDTinstalator OZE
  • 18 latw branży

Badanie z dronazdjęcie / termogram

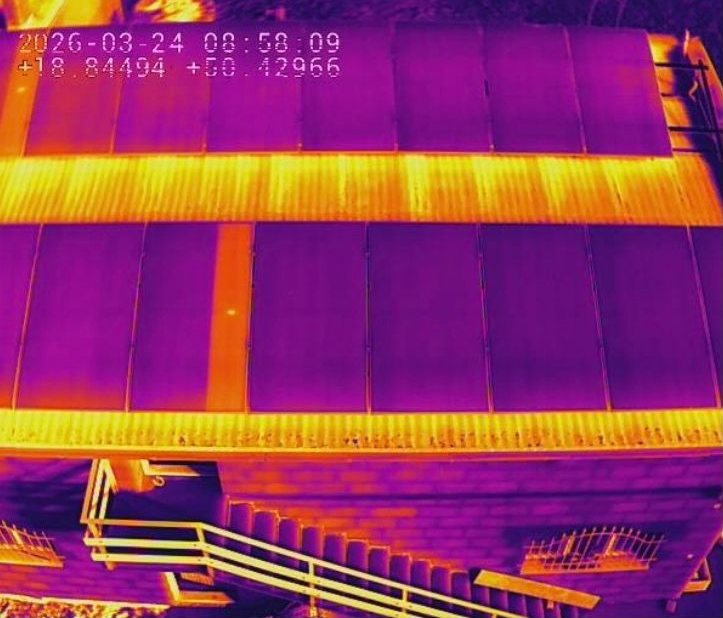

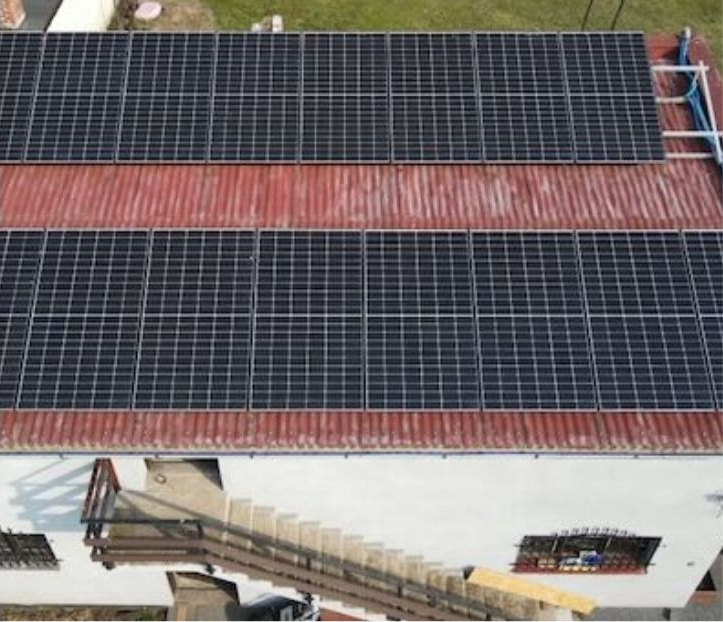

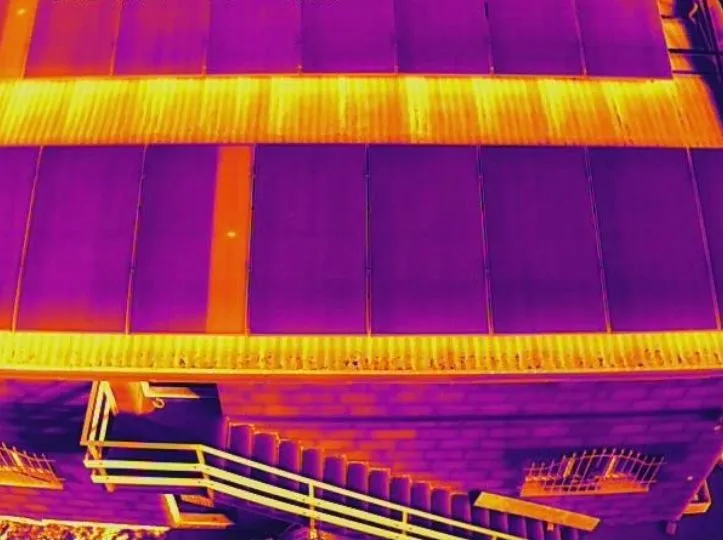

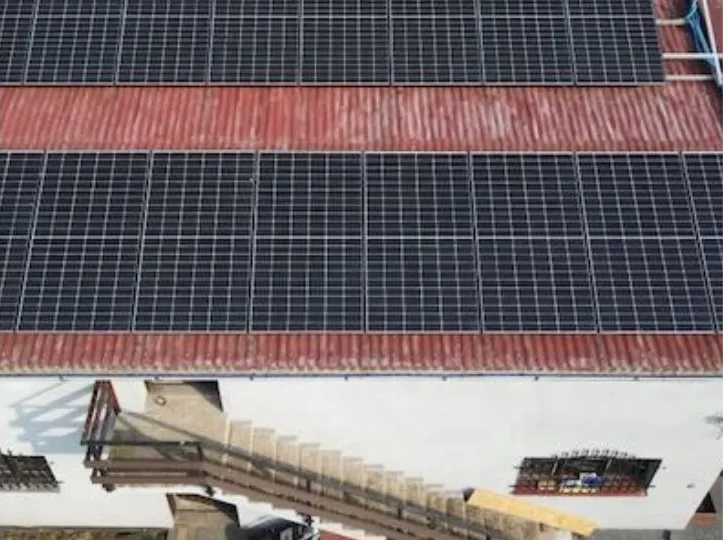

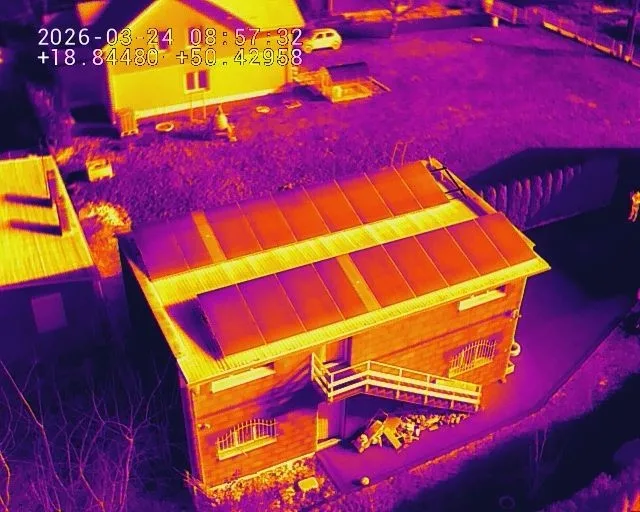

Dach z instalacją fotowoltaiczną sfotografowany z drona Ten sam dach w kamerze termowizyjnej; cieplejsze moduły i połączenia są jaśniejsze
ZdjęcieTermogram

Ten sam dach na zwykłym zdjęciu i w kamerze termowizyjnej 640 px. Suwakiem można porównać oba obrazy.

Podstawa prawna i normyPrawo budowlane, art. 62PN-HD 60364-6PN-EN 62446-1IEC TS 62446-3PN-EN 50160

Uprawnienia, aparatura i szkolenia producentów

Urząd Dozoru Technicznego Stowarzyszenie Elektryków Polskich Fluke Seaward DJI Enterprise SolarEdge Huawei FusionSolar
01 Usługi

Zakres usług

Przy każdym wyniku w protokole podajemy wartość wymaganą przez normę i ocenę. Jeżeli coś jest nie w porządku, dopisujemy zalecenie naprawy.

01

Pomiary instalacji elektrycznych

Pomiary odbiorcze i okresowe instalacji do 1 kV w domach, mieszkaniach, lokalach usługowych i halach. Protokół można przekazać zarządcy, bankowi albo ubezpieczycielowi.

  • izolacja Riso
  • pętla zwarcia Zs
  • RCD IΔn, t
  • ciągłość PE
  • uziemienie RE
  • termowizja rozdzielnic
wycena indywidualnaSzczegóły →
02

Badanie instalacji PV i termowizja

Termowizja modułów z drona, kontrola złączy i rozdzielnic kamerą ręczną oraz pomiary łańcuchów modułów. Łącząc te badania, można ustalić, gdzie jest usterka i czy naprawa jest pilna.

  • termogram 640 px
  • Uoc, Isc
  • charakterystyka I-U
  • izolacja DC
  • współczynnik PR
  • irradiancja W/m²
od 350 zł nettoSzczegóły →
03

Projekty i symulacje w PV*SOL

Model 3D dachu z uwzględnieniem zacienienia, symulacja rocznej produkcji i niezależna ocena oferty instalatora przed podpisaniem umowy.

  • model 3D
  • zacienienie
  • produkcja kWh/rok
  • autokonsumpcja
  • dobór falownika
wycena indywidualnaSzczegóły →
04

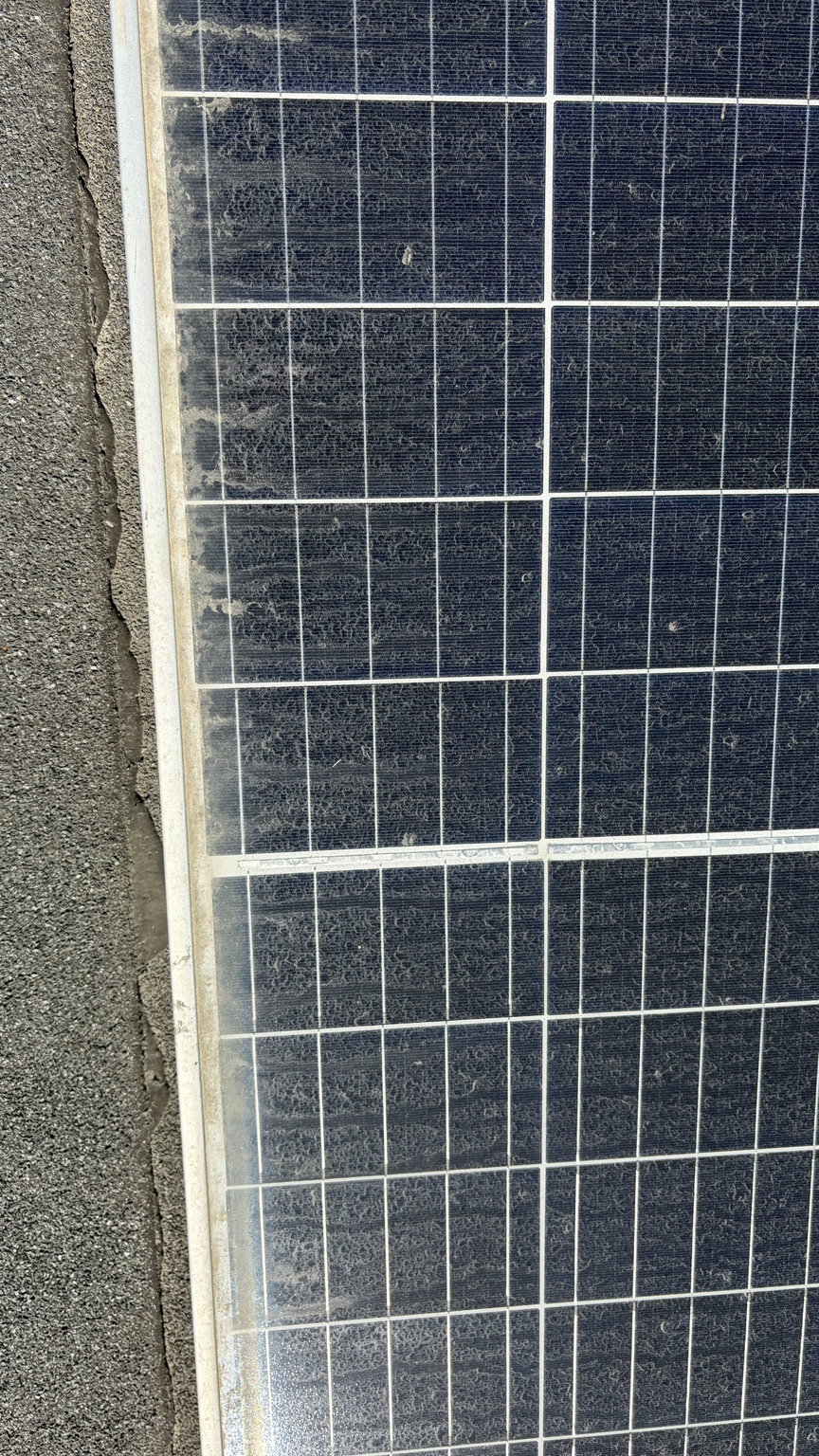

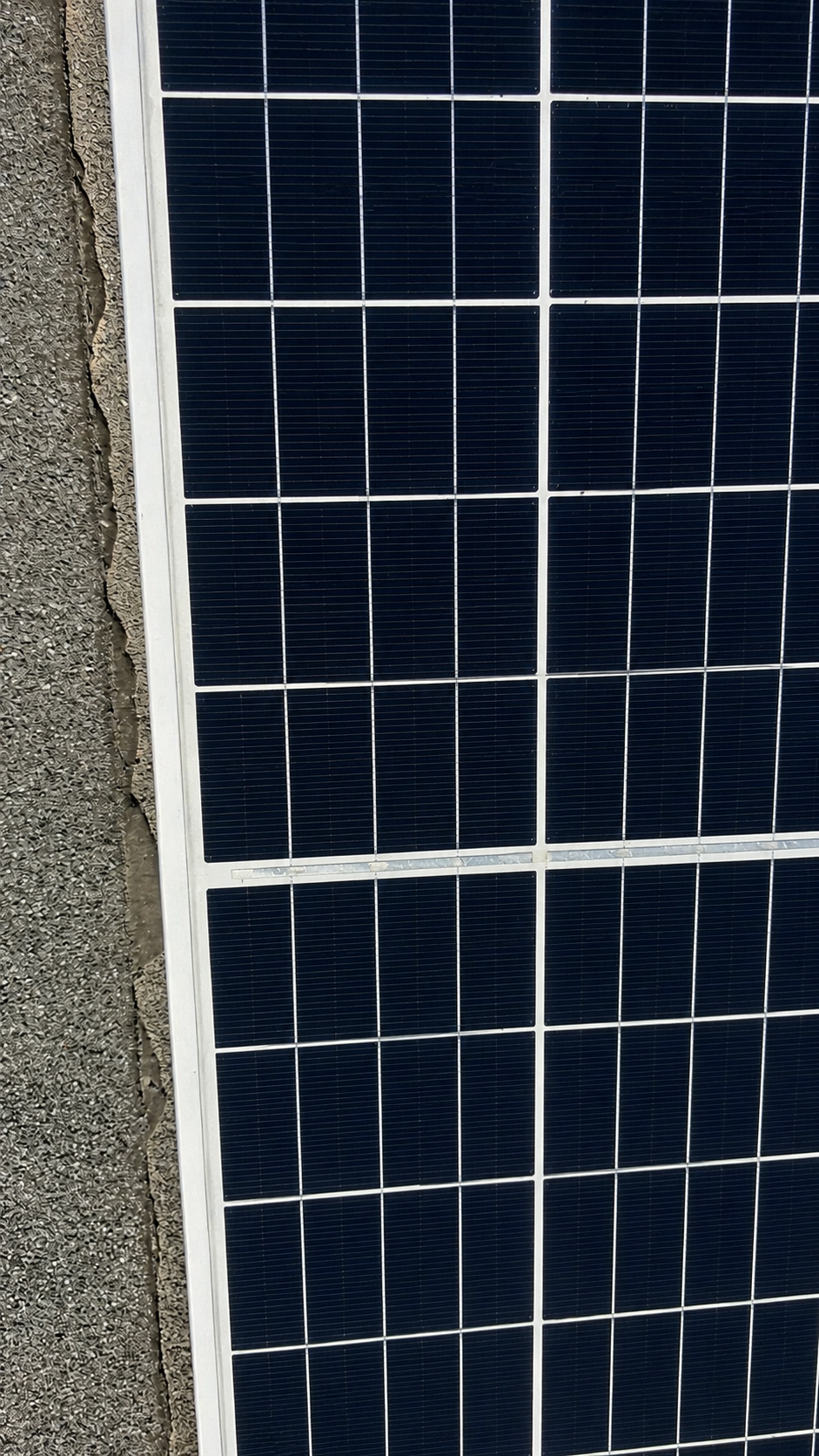

Mycie modułów fotowoltaicznych

Mycie mocno zabrudzonych modułów połączone z ich oględzinami. Najczęściej wykonujemy je przed badaniem termowizyjnym, bo brud zniekształca obraz z kamery.

  • oględziny modułów
  • zdjęcia przed i po
  • bez agresywnej chemii
wycena indywidualnaSzczegóły →

Jako certyfikowany instalator UDT wykonujemy też montaż i serwis instalacji fotowoltaicznych, magazynów energii i pomp ciepła. Zapytaj o szczegóły.

02 Obowiązki

Kiedy pomiary są obowiązkowe

Obowiązek

Wymagania przepisów

  • Kontrola instalacji co najmniej raz na 5 latart. 62 Prawa budowlanegoObejmuje stan połączeń, osprzętu, zabezpieczeń i ochrony przeciwporażeniowej oraz pomiar rezystancji izolacji i uziemień. Dotyczy również domów jednorodzinnych.
  • Odbiór nowej lub przebudowanej instalacjiPN-HD 60364-6Sprawdzenie odbiorcze przed przekazaniem instalacji do użytkowania.
  • Instalacja fotowoltaicznaPN-EN 62446-1Badania po montażu, a później w ramach kontroli okresowej budynku. Strona prądu stałego (DC) wymaga osobnych pomiarów.
  • Wymagania ubezpieczyciela, banku lub zarządcypolisa, umowaZakres i terminy określa polisa albo umowa. Sprawdzamy je przed przygotowaniem wyceny.
Zalecane

Objawy, których nie warto lekceważyć

  • Wyłącznik różnicowoprądowy często wyłącza zasilaniePrzyczyną bywa upływ prądu, zawilgocona lub uszkodzona izolacja albo wyłącznik niedobrany do odbiornika.
  • Nagrzewa się gniazdo, wtyczka lub rozdzielnicaNajczęściej to poluzowany zacisk albo przeciążony obwód. W kamerze termowizyjnej takie miejsca są dobrze widoczne.
  • Instalacja PV produkuje mniej niż w poprzednich latachMożliwe przyczyny to przegrzane ogniwa, uszkodzone złącza lub diody i zabrudzenie. Liczymy współczynnik PR i szukamy przyczyny spadku.
  • Po burzy, zalaniu albo rozbudowie instalacjiPo podłączeniu pompy ciepła, ładowarki samochodu lub magazynu energii trzeba sprawdzić, czy zabezpieczenia są do nich dobrane.
  • Zakup domu, mieszkania lub haliPomiary przed podpisaniem umowy pokazują stan instalacji i zakres potrzebnych napraw.
03 Protokół

Co zawiera protokół

Na podstawie protokołu można zlecić naprawy elektrykowi lub serwisowi instalacji PV. Jest też dokumentem dla zarządcy budynku i ubezpieczyciela.

  • Wyniki pomiarów z wartością wymaganą przez normę i oceną: spełnia albo nie spełnia.
  • Zdjęcia i termogramy miejsc z usterkami, z opisem lokalizacji. Przy badaniu z drona także współrzędne GPS.
  • Warunki badania: natężenie promieniowania słonecznego, temperaturę i użyte przyrządy. Dzięki temu wyniki można porównać przy kolejnym przeglądzie.
  • Zalecenia podzielone według pilności, z informacją, co sprawdzić po naprawie.
Poproś o przykładowy protokół
Protokół z badań instalacji elektrycznejDom jednorodzinny · przykładowy układ
PN-HD 60364-6
Sonel PE6
PomiarWynikWymaganieOcena
Rezystancja izolacjiobw. 3, gniazda w kuchni, 500 V DC380 MΩ≥ 1,0 MΩSpełnia
Impedancja pętli zwarciaobw. 7, gniazda w garażu, B163,41 Ω≤ 2,87 ΩNie spełnia
Wyłącznik RCD 30 mA, typ Aczas zadziałania przy IΔn24 ms≤ 300 msSpełnia
Ciągłość przewodu PEobw. 7, gniazdo – szyna PE0,42 ΩciągłośćSpełnia
Termowizja rozdzielnicyzacisk N obw. 7, pod obciążeniemΔT 22 K–Do zaplanowania
Zalecenie: w obwodzie nr 7 sprawdzić połączenia i przekrój przewodów, dokręcić zacisk N. Po naprawie wykonać pomiar kontrolny.
PilneDo usunięcia niezwłocznieZagrożenie porażeniem, pożarem albo przerwą w zasilaniu. Po naprawie wykonujemy pomiar kontrolny.
Do zaplanowaniaNaprawa w najbliższym czasieUsterka obniża niezawodność lub skraca żywotność urządzeń i z czasem może stać się pilna.
Do obserwacjiSprawdzenie przy kolejnym przeglądzieOdchylenie, które nie wymaga naprawy, ale trzeba sprawdzić, czy się nie pogłębia.
04 Przebieg

Jak przebiega zlecenie

  1. Zgłoszenie

    Telefonicznie, mailem lub przez formularz. Zdjęcie rozdzielnicy albo dachu ułatwia ocenę zakresu prac.

  2. Wycena

    Podajemy zakres, cenę i termin. Badania instalacji PV mają stały cennik, pozostałe obiekty wyceniamy indywidualnie.

  3. Badanie

    Pomiary, termowizja, w razie potrzeby lot dronem. Wyłączenia obwodów uzgadniamy wcześniej.

  4. Protokół

    Przekazujemy protokół z wynikami, zdjęciami i zaleceniami. Jeżeli coś jest niejasne, omawiamy go z klientem.

05 Cennik

Cennik badań instalacji fotowoltaicznych

Trzy zakresy badań do wyboru. Ceny są orientacyjne. Ostateczną cenę potwierdzamy w wycenie, przed terminem badania.

I. Przegląd podstawowy

przegląd coroczny

od 350 zł netto
od 430 zł brutto

Coroczna kontrola stanu technicznego i bezpieczeństwa instalacji.

  • Kontrola przewodów po stronie AC i DC
  • Kontrola produkcji i pracy modułów
  • Dokumentacja ppoż. (instalacje powyżej 6,5 kWp)
  • Termowizja połączeń AC i DC
  • Kontrola konstrukcji i mocowań
  • Protokół
  • Pomiary ochronne
  • Charakterystyki I-U
Zapytaj o pakiet I
Wybierany najczęściej

II. Pomiary okresowe

PN-EN 62446-1 · co najmniej raz na 5 lat

od 600 zł netto
od 738 zł brutto, z zakresem pakietu I

Pomiary ochronne i protokół wymagany przy kontroli okresowej.

  • Zakres pakietu I
  • Ciągłość przewodów, uziemienie, rezystancja izolacji
  • Biegunowość, napięcia i prądy łańcuchów
  • Protokół z pomiarów ochronnych
  • Charakterystyki I-U i termowizja modułów
Zapytaj o pakiet II

III. Pełna diagnostyka

PN-EN IEC 62446-2 · zależnie od stanu instalacji

+350 zł netto
dopłata do pakietu II, +430 zł brutto

Gdy trzeba ustalić przyczynę spadku produkcji, przegrzewania albo uszkodzeń modułów.

  • Zakres pakietu II
  • Charakterystyka I-U każdego łańcucha, przeliczona do STC
  • Pomiar temperatury falownika i modułów
  • Termowizja modułów kamerą 640 px
  • Zalecenia podzielone według pilności
Zapytaj o pakiet III
Termowizję z drona dla większych dachów i farm fotowoltaicznych oraz pomiary instalacji w budynkach wyceniamy indywidualnie. Cena zależy od wielkości obiektu, liczby obwodów i dostępu. Wycena jest bezpłatna, a płatność następuje po wykonaniu usługi.
06 Realizacje

Wybrane realizacje

Żory · PV 12,4 kWp
+11,8%
miesięcznej produkcji po naprawie
Zgłoszenie
Spadek produkcji, podejrzenie przegrzewania.
Wynik badania
Trzy przegrzane ogniwa i przegrzane złącze MC4.
Efekt
Wymiana złącza i przegląd połączeń w łańcuchu.
Rybnik · PV 49,8 kWp
9
anomalii przypisanych do konkretnych modułów
Zgłoszenie
Niestabilna produkcja, nie wiadomo było, których modułów dotyczy.
Wynik badania
Termowizja z drona i analiza dwóch łańcuchów.
Efekt
Plan napraw według pilności. Diagnostyka serwisu trwała o ok. 70% krócej.
Dom · ładowarka EV
RCD
wyłącznik niedobrany do ładowarki
Zgłoszenie
Częste zadziałania zabezpieczeń po montażu ładowarki samochodu.
Wynik badania
Wyłącznik różnicowoprądowy niewłaściwego typu i przeciążony odcinek obwodu.
Efekt
Po wymianie zabezpieczeń ładowarka pracuje bez wyłączeń.
Hala · okolice Rybnika
2 + 1
obwody z za dużą impedancją pętli i niestabilny RCD
Zgłoszenie
Przegląd okresowy po rozbudowie rozdzielnicy.
Wynik badania
Usterki opisane w protokole według pilności.
Efekt
Po poprawkach pomiary kontrolne bez zastrzeżeń.
Miejsce na zdjęcieRafał Januszek przy pracy: pomiar w rozdzielnicy albo dron na dachu. Zdjęcie pionowe 4:5, co najmniej 1200 px.
07 O firmie

Uprawnienia i aparatura

Pomiary.tech to marka firmy PROLAUD Rafała Januszka z Żor. Od 18 lat zajmujemy się instalacjami elektrycznymi, obecnie także fotowoltaiką, magazynami energii i pompami ciepła.

Nie sprzedajemy modułów, falowników ani magazynów energii i nie pobieramy prowizji od instalatorów. Dzięki temu nasza ocena instalacji jest niezależna.

Świadectwa SEP
Grupa 1 (elektryczna) i 3 (gazowa), stanowiska eksploatacji (E) i dozoru (D)
Certyfikat UDT
Instalator systemów fotowoltaicznych, pomp ciepła i płytkich systemów geotermalnych
Szkolenia
SolarEdge, Huawei i FoxESS (diagnostyka falowników i optymalizatorów)
Projektowanie
PV*SOL premium, certyfikat centrum szkoleniowego Kielgo.pl

Aparatura pomiarowa

Fluke SMFT-1000Badania instalacji PV według PN-EN 62446-1: napięcie obwodu otwartego, prąd zwarcia, izolacja po stronie DC, charakterystyki I-U, natężenie promieniowania.
Fluke 1674, SonelPomiary instalacji niskiego napięcia: impedancja pętli zwarcia, wyłączniki różnicowoprądowe, rezystancja izolacji, ciągłość przewodów, uziemienia.
SeawardBadania bezpieczeństwa elektrycznego.
Dron DJI z kamerą termowizyjną 640 pxBadanie całych dachów i farm fotowoltaicznych, lokalizacja anomalii ze współrzędnymi GPS.
Ręczna kamera termowizyjnaKontrola rozdzielnic, złączy MC4, falowników i zacisków pod obciążeniem.
Sonel PE6, Fluke TruTestProgramy do sporządzania protokołów. Przyrządy są regularnie wzorcowane, świadectwa udostępniamy na życzenie.
08 Pytania

Najczęściej zadawane pytania

Czy przegląd instalacji elektrycznej co 5 lat obowiązuje także w domu jednorodzinnym?
Tak. Art. 62 Prawa budowlanego wymaga kontroli instalacji elektrycznej co najmniej raz na 5 lat również w domach jednorodzinnych. Domy są zwolnione z części kontroli corocznej, ale nie z pięcioletniej.
Ile kosztuje badanie?
Badania instalacji fotowoltaicznych kosztują od 350 zł netto (cennik powyżej). Pomiary instalacji w budynkach i termowizję z drona większych obiektów wyceniamy indywidualnie, bo cena zależy od liczby obwodów i wielkości obiektu. Wycena jest bezpłatna.
Kto wykonuje pomiary i podpisuje protokół?
Pomiary wykonuje i protokół podpisuje osoba ze świadectwem kwalifikacyjnym w grupie 1 na stanowisku eksploatacji (E). Mamy świadectwa E i D w grupach 1 i 3.
Czy protokół jest wliczony w cenę?
Tak. Protokół z wynikami, oceną i zaleceniami jest częścią każdej usługi.
Czy na czas badania trzeba wyłączyć instalację?
Termowizję wykonujemy podczas normalnej pracy instalacji. Niektóre pomiary wymagają krótkiego wyłączenia wybranych obwodów. Ustalamy to wcześniej, żeby przerwa była jak najkrótsza.
Czy do wyceny można przesłać zdjęcia?
Tak. Zdjęcie rozdzielnicy albo dachu przyspiesza wycenę i pozwala od razu określić zakres badania.
Ile trwa badanie i kiedy otrzymam protokół?
To zależy od wielkości obiektu i zakresu. Oba terminy podajemy w wycenie, przed rozpoczęciem prac.
Czy pracujecie tylko w Żorach?
Nie. Firma ma siedzibę w Żorach, ale obsługujemy całe województwo śląskie, m.in. Rybnik, Jastrzębie-Zdrój, Wodzisław Śląski, Katowice, Gliwice i Tychy.
Jak wygląda płatność?
Wycena jest bezpłatna. Cenę i warunki potwierdzamy przed terminem badania, a płatność następuje po wykonaniu usługi.
09 Kontakt

Bezpłatna wycena

Prosimy o krótki opis obiektu lub usterki. Zdjęcie rozdzielnicy albo dachu można dosłać mailem. Odpowiadamy w ciągu jednego dnia roboczego.

Telefon605 760 433pon.–pt. 8:00–17:00 E-mailbiuro@pomiary.techodpowiedź w ciągu jednego dnia roboczego
ObszarŻory i całe województwo śląskiem.in. Rybnik, Jastrzębie-Zdrój, Wodzisław Śląski, Katowice, Gliwice, Tychy
